АО «Завод Элия» выпускает постоянные проволочные резисторы четырёх типов: С5-5, С5-5В, С5-16В и С5-16МВ. Все они изолированные и предназначены для навесного монтажа. Обозначения похожи, и по каталожной строке не всегда понятно, чем один тип отличается от другого. Разбираем по порядку.
Два семейства, а не четыре типа
Правильнее считать, что типов не четыре, а два, и у каждого есть исполнения. Семейства различаются задачей, а не буквой в конце обозначения.

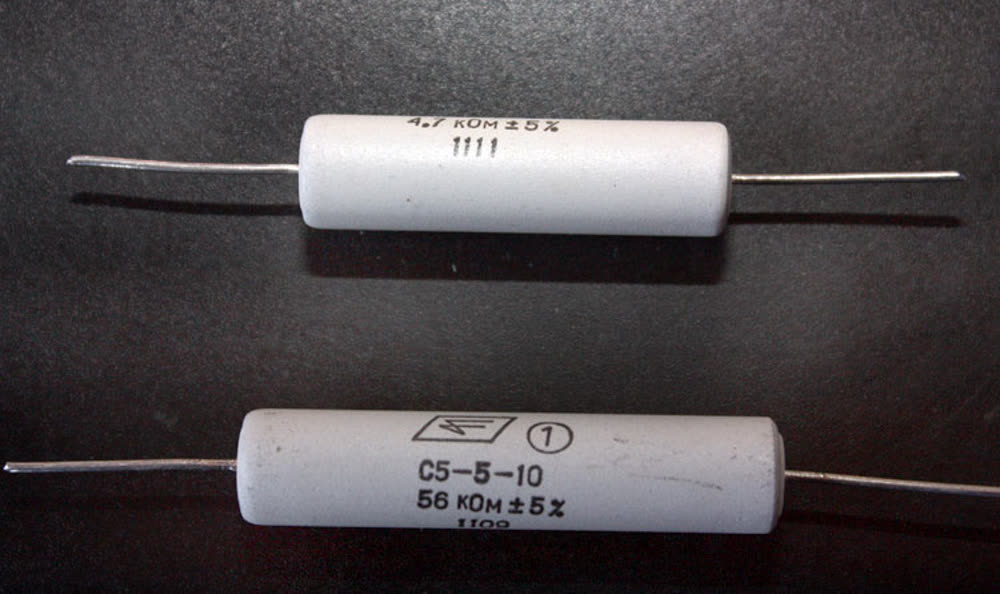

С5-5 и С5-5В — прецизионные, для цепей до 1000 Гц. Резисторы прецизионные и общего применения. Работают в цепях постоянного и переменного тока с частотой до 1000 Гц. Их берут туда, где важна точность номинала и стабильность характеристики: в измерительные схемы, делители, цепи обратной связи. Номиналы этого семейства лежат в области килоомов — на фотографиях в нашем каталоге видна маркировка «56 кОм ±5%» и «4,7 кОм ±5%».

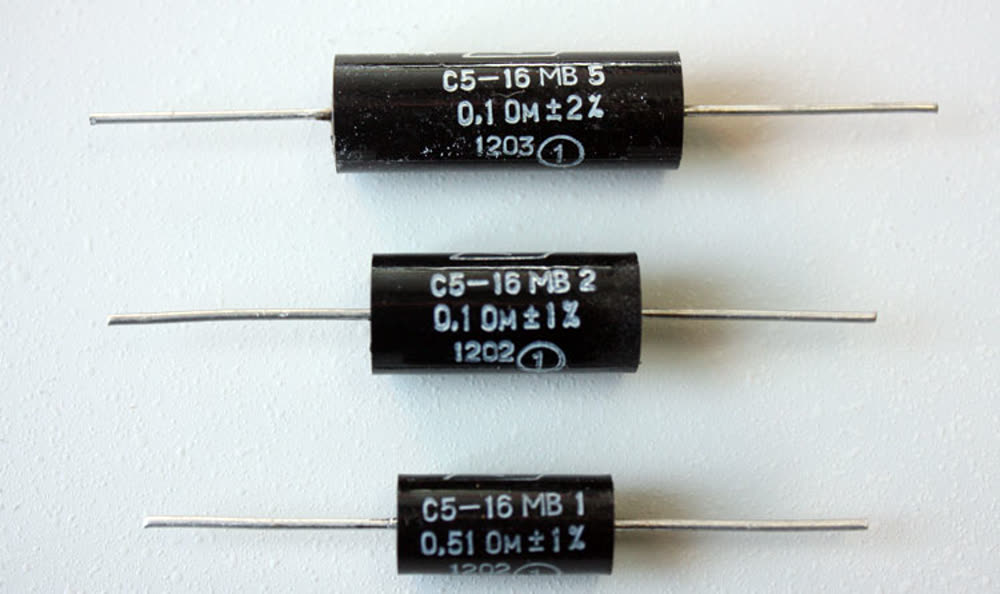

С5-16В и С5-16МВ — низкоомные, для импульсных режимов. Это семейство рассчитано на другое. Резисторы низкоомные, работают в цепях постоянного, переменного и пульсирующего тока, а также в импульсном режиме. Их место там, где нужен точный низкоомный элемент и где через резистор идут короткие мощные импульсы. Разница в номиналах видна невооружённым глазом: на снимках С5-16МВ стоит маркировка «0,1 Ом ±1%» и «0,51 Ом ±1%» — доли ома против килоомов у С5-5.
Что означают буквы в обозначении
В — всеклиматическое исполнение по ГОСТ 15150: для любых макроклиматических районов, на суше и на море. Самый широкий по условиям эксплуатации вариант.
УХЛ — исполнение для районов с умеренным и холодным климатом. Обычный вариант для техники, которая остаётся в средней полосе и севернее.
М в обозначении С5-16МВ — малогабаритный. Электрически он из того же семейства, что С5-16В, но занимает меньше места на плате. Когда компоновка плотная, выбор очевиден.
Расшифровка климатических обозначений приведена по ГОСТ 15150. Для конкретной поставки условия эксплуатации следует сверять с техническими условиями на тип.
Короткое правило выбора
Нужна точность в звуковом диапазоне частот — смотрите на С5-5. Нужен низкоомный резистор под импульсы и пульсирующий ток — на С5-16. Дальше выбирайте исполнение по климату, а между С5-16В и С5-16МВ — по месту на плате.
Из чего они сделаны
Резисторы проволочные: сопротивление задаёт намотка из сплава с высоким удельным сопротивлением. Отсюда их сильные стороны — точность номинала, стабильность характеристик при разных температурах и долговечность. Проволочная конструкция обладает заметной собственной индуктивностью и потому хуже работает на высоких частотах: у семейства С5-5 в описании прямо указан предел в 1000 Гц.
Где их делают

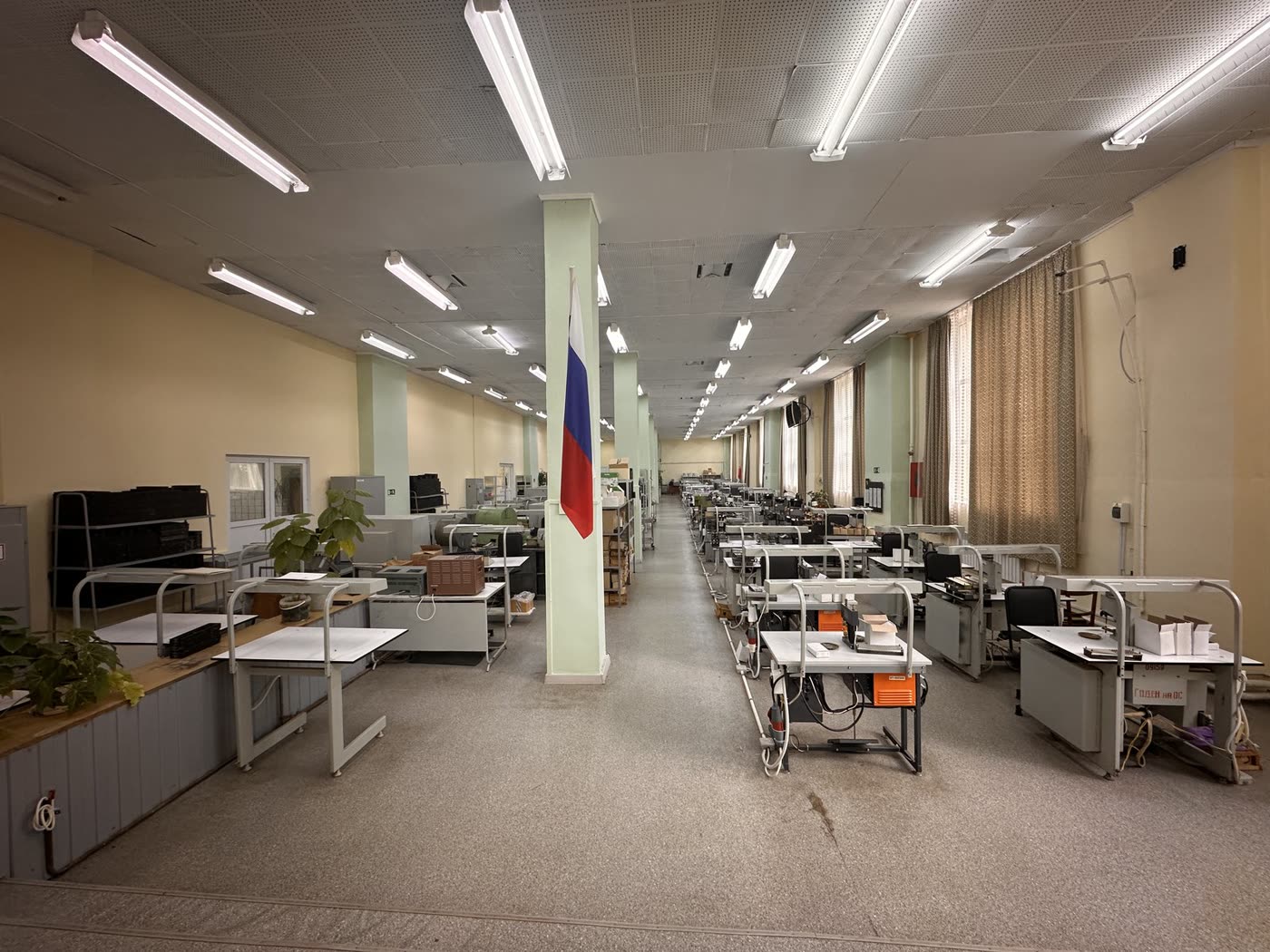

Завод работает в Карачаево-Черкесии, в селе Учкекен, и выпускает резисторы с 1967 года. Производственная площадка находится по адресу: 369382, КЧР, Малокарачаевский район, с. Учкекен, Подгорный переулок, 1.
Как заказать
Цены на резисторы называются по запросу: они зависят от номинала, допуска и объёма партии. Чтобы получить расчёт, назовите тип, номинал, допуск и количество — этого достаточно, чтобы посчитать стоимость и назвать срок. Звонок по бесплатному номеру 8 800 550 22 56.
Подробные технические характеристики всех четырёх типов выложены в разделе «Производство резисторов».
Поводом для материала послужила карточка предприятия в каталоге производителей России: ao-zavod-eliya.inni.info. Технические сведения приведены в справочном виде; при заказе руководствуйтесь техническими условиями на конкретный тип резистора.
