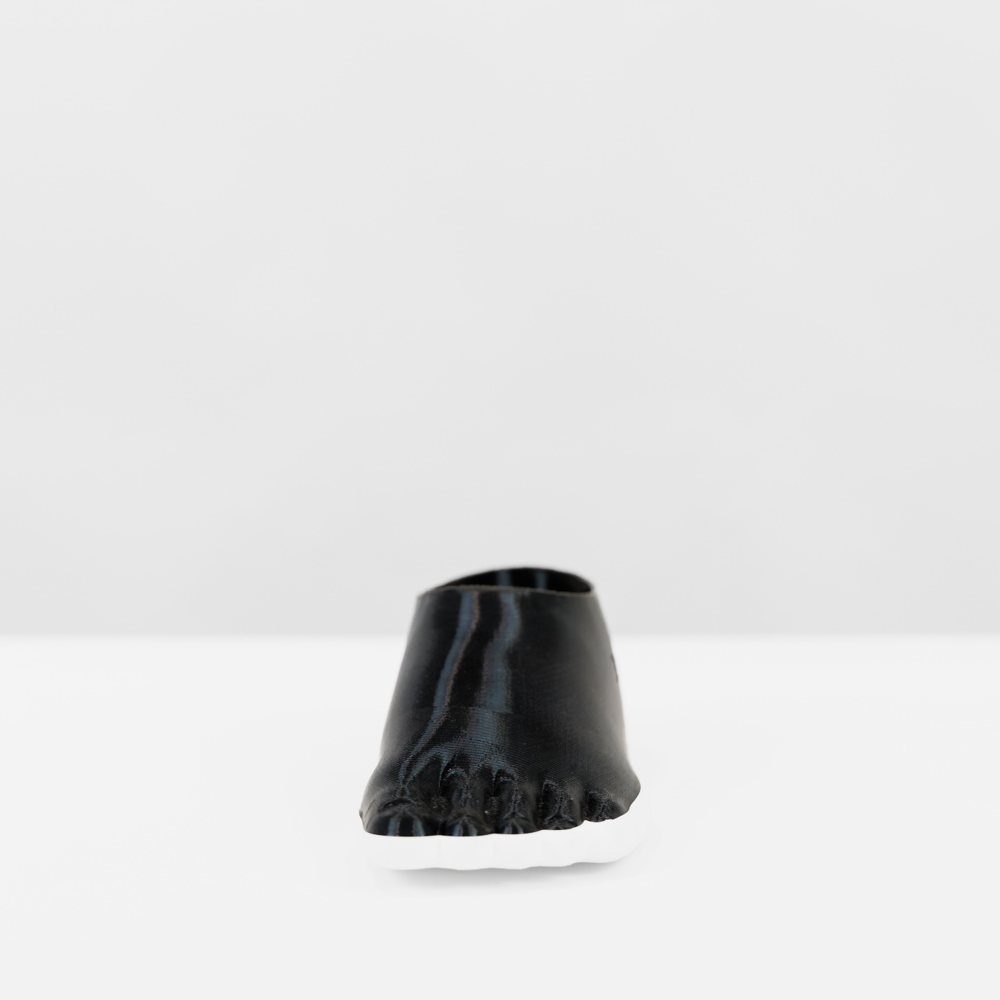

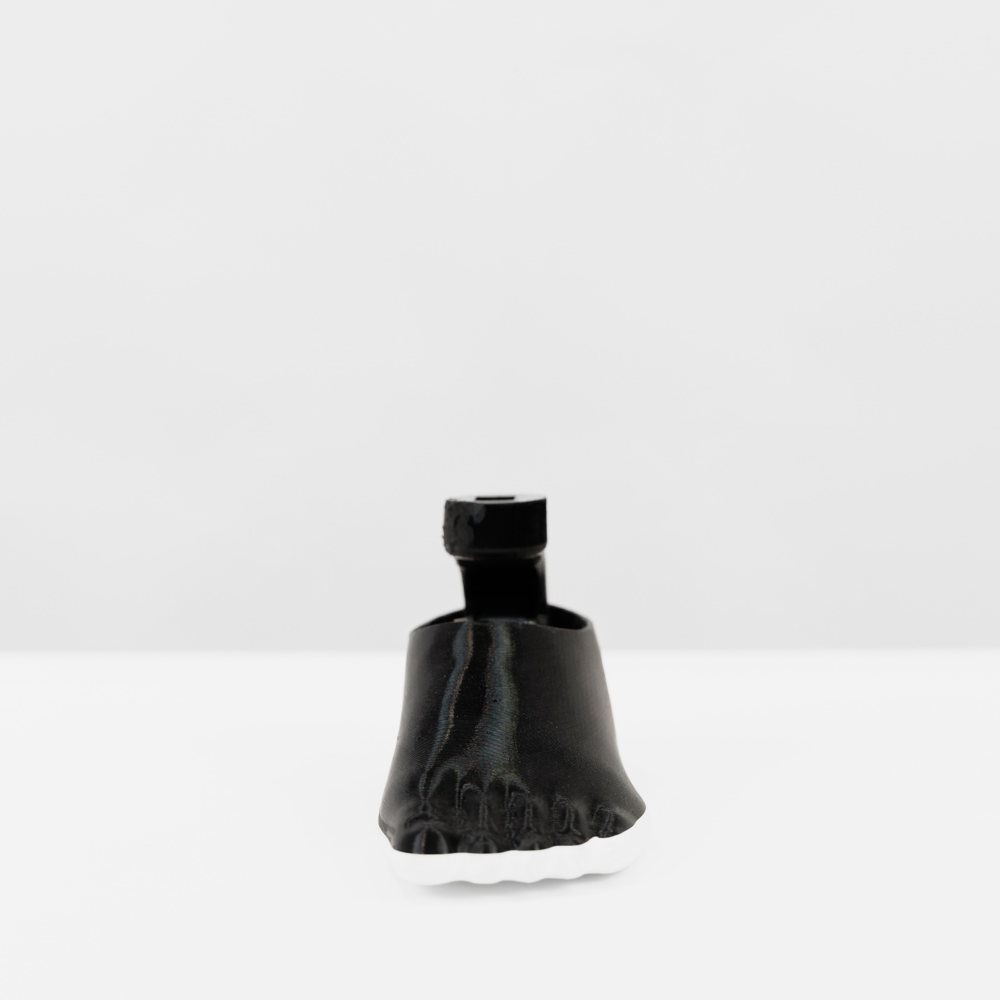

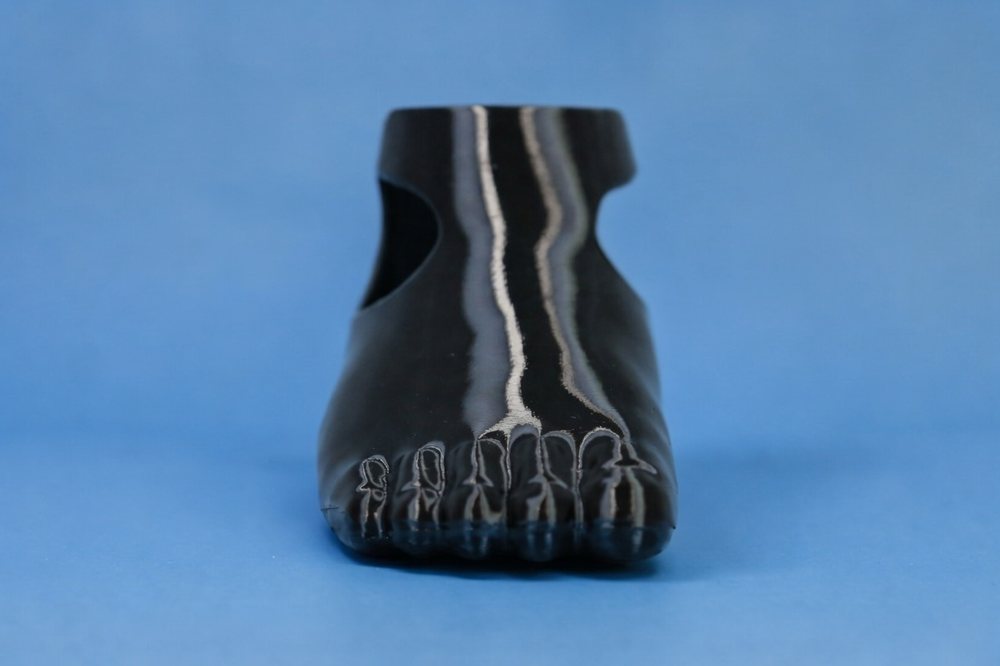

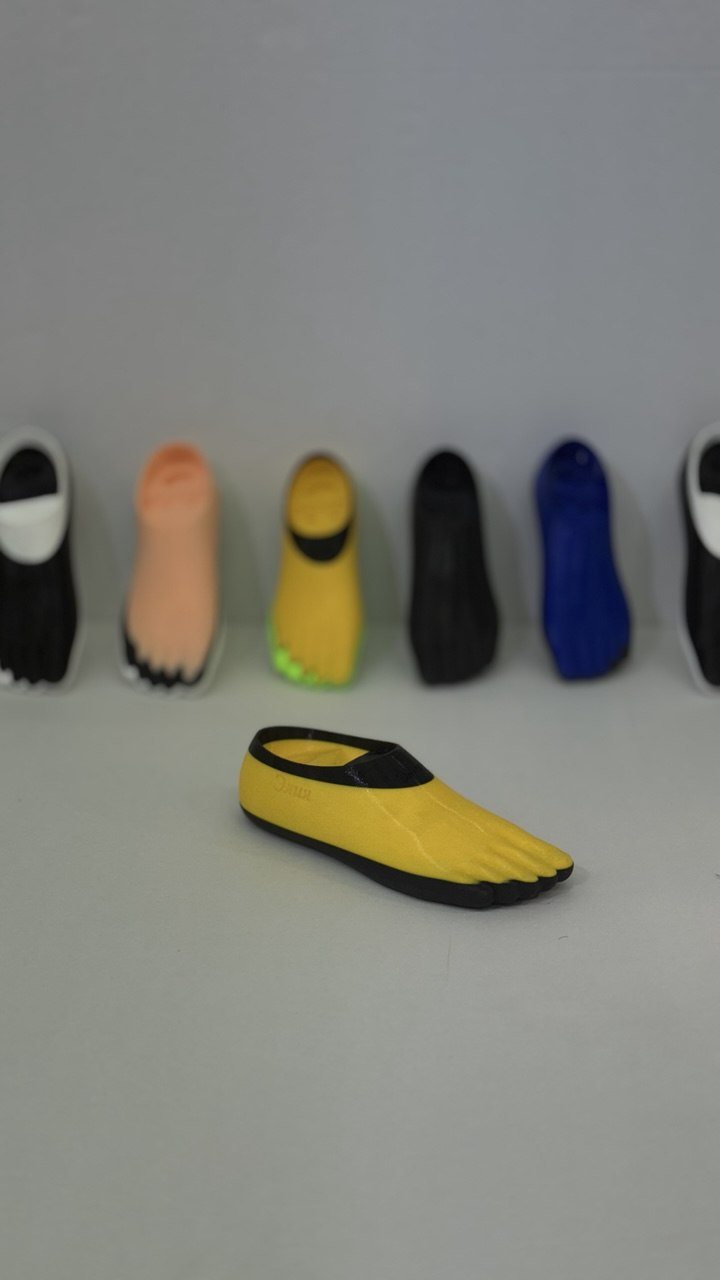

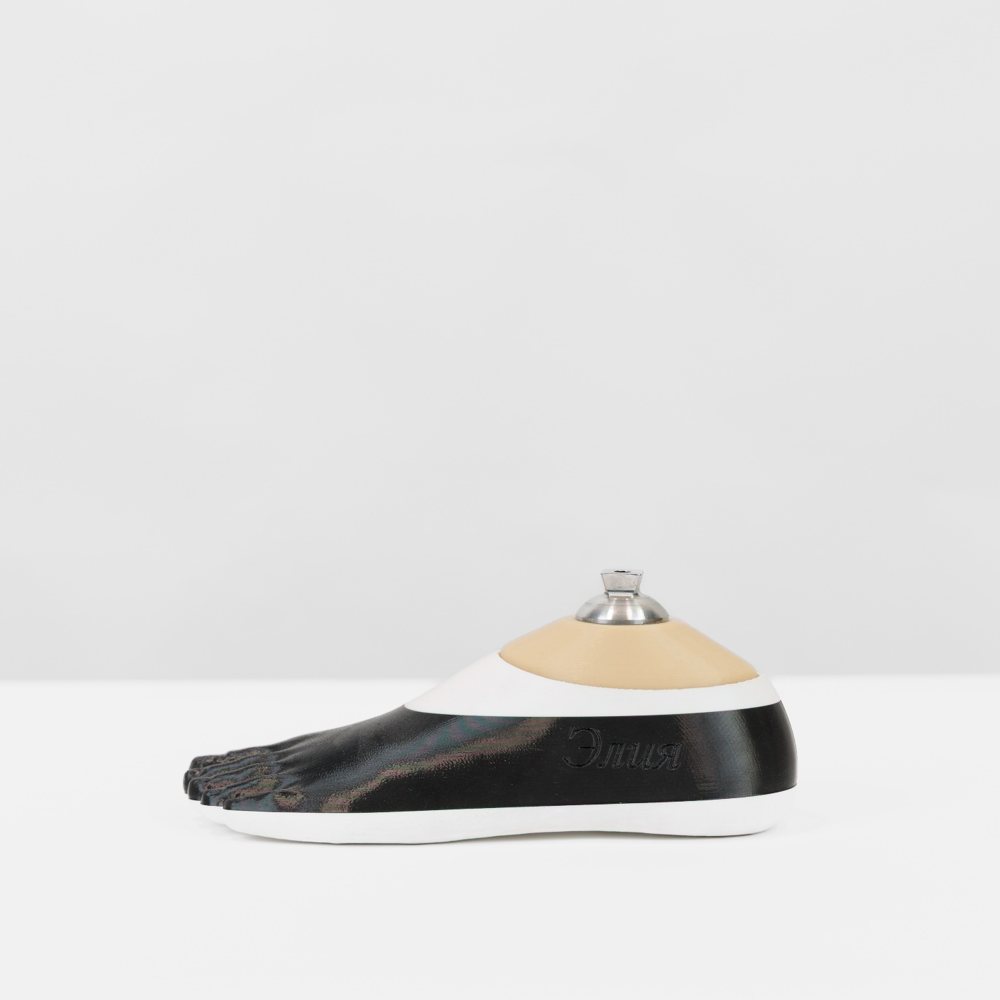

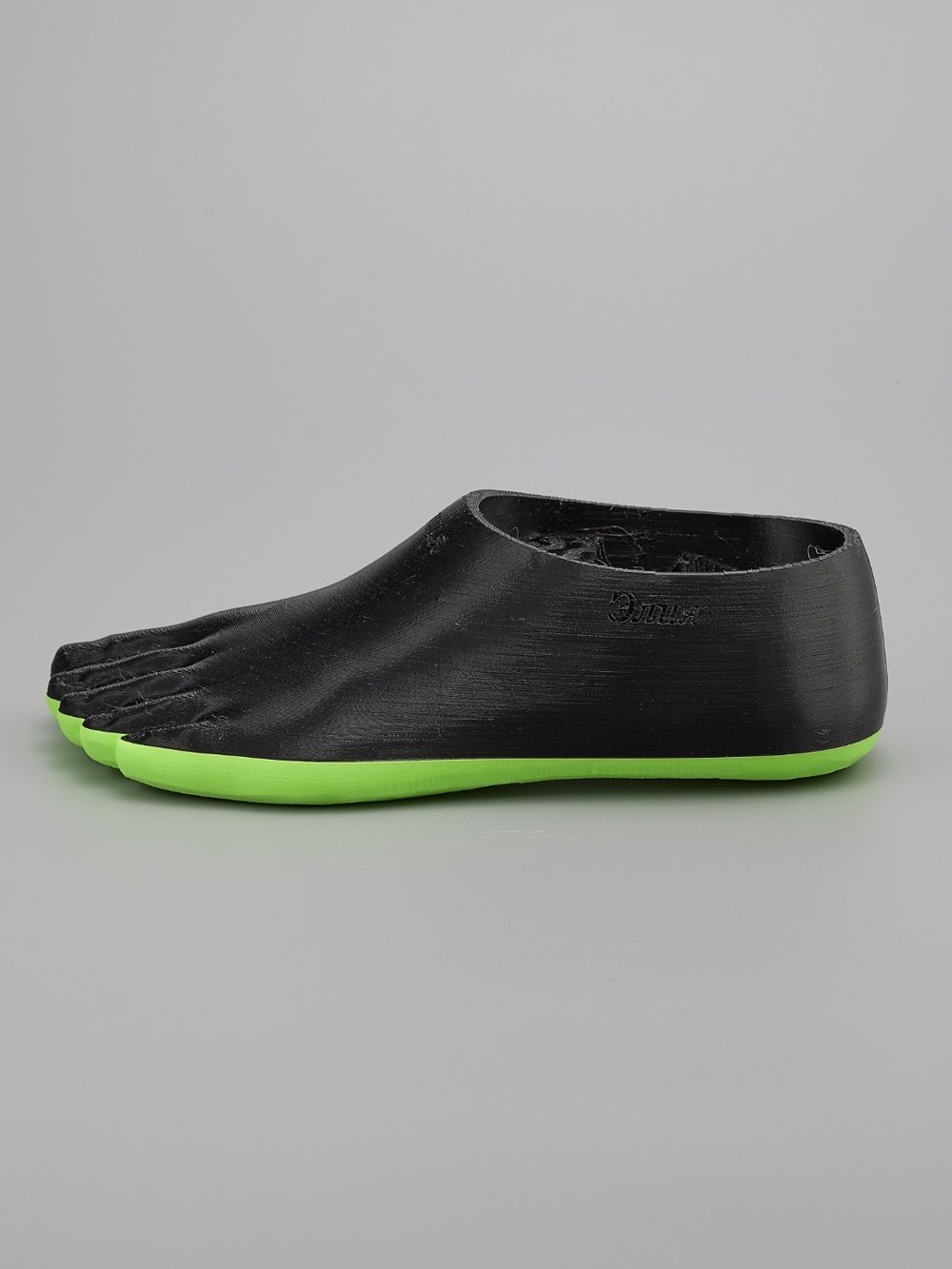

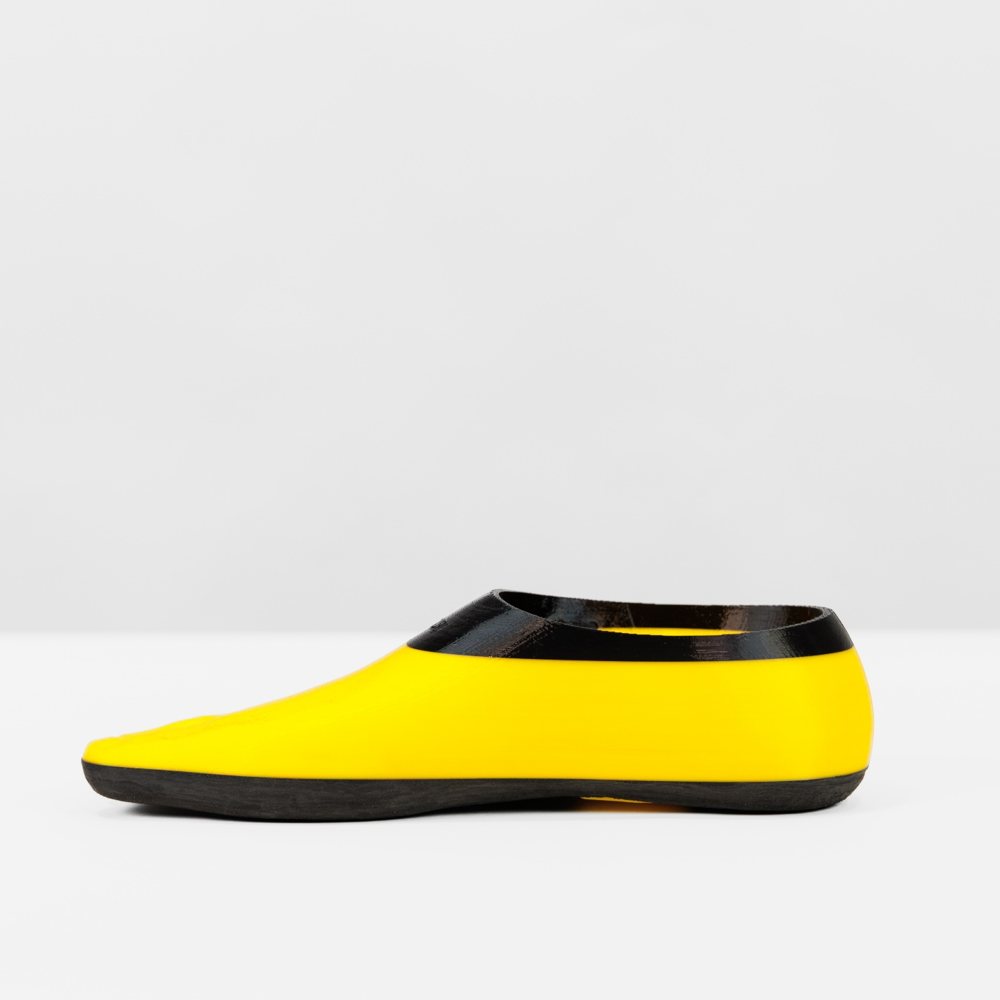

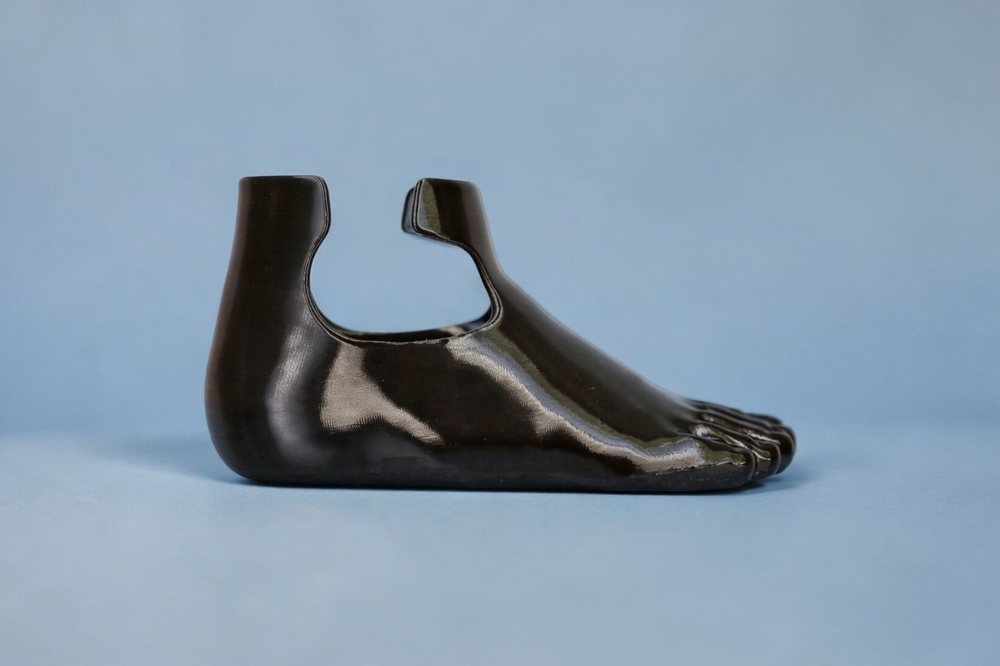

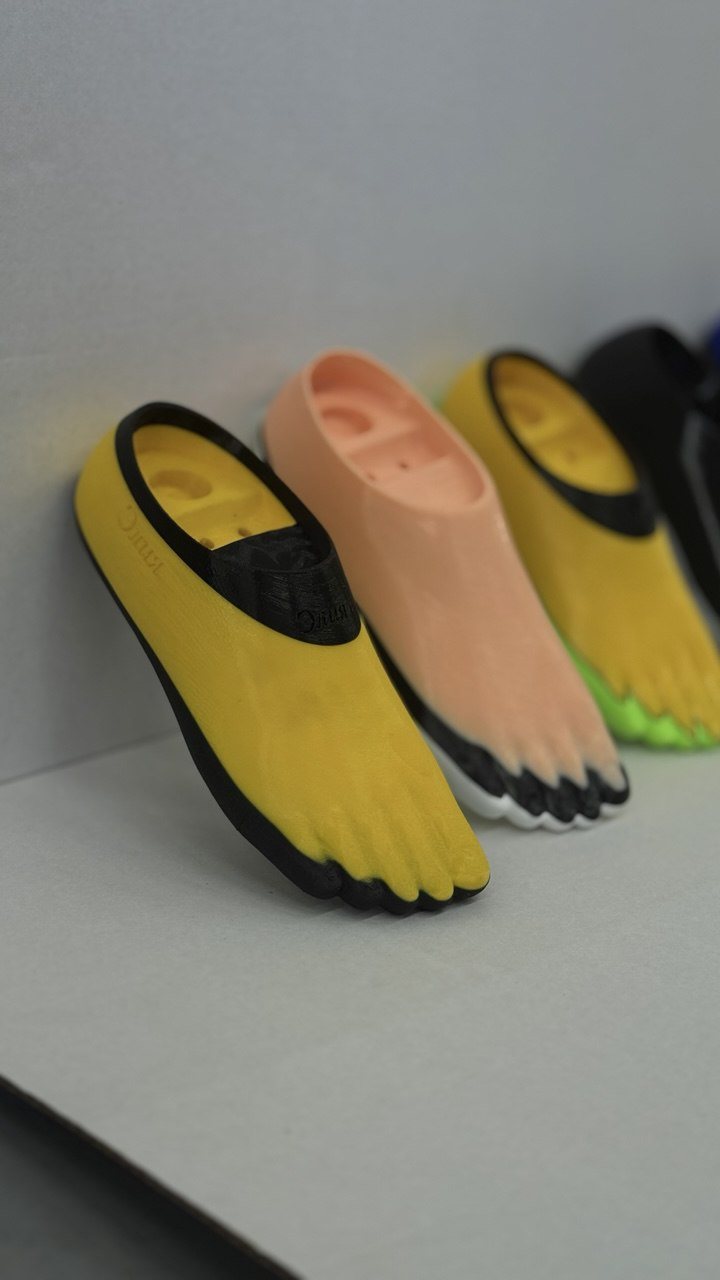

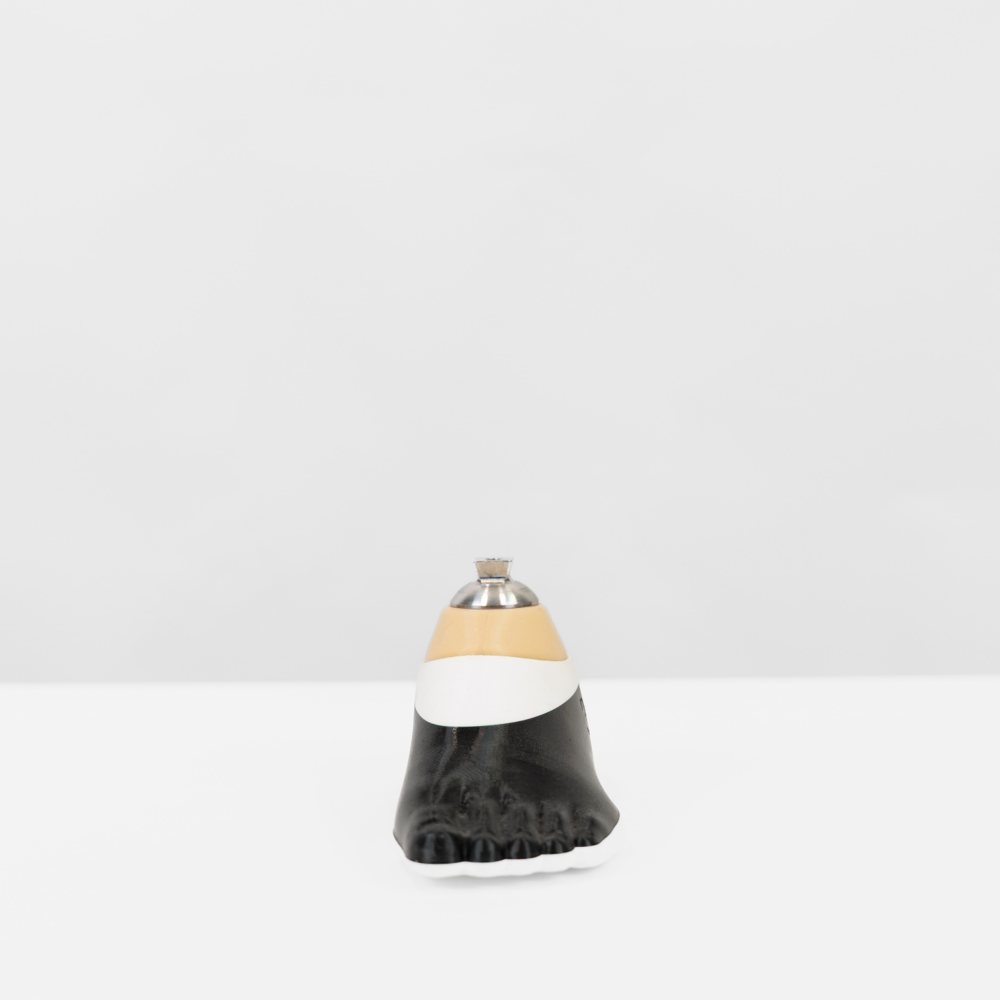

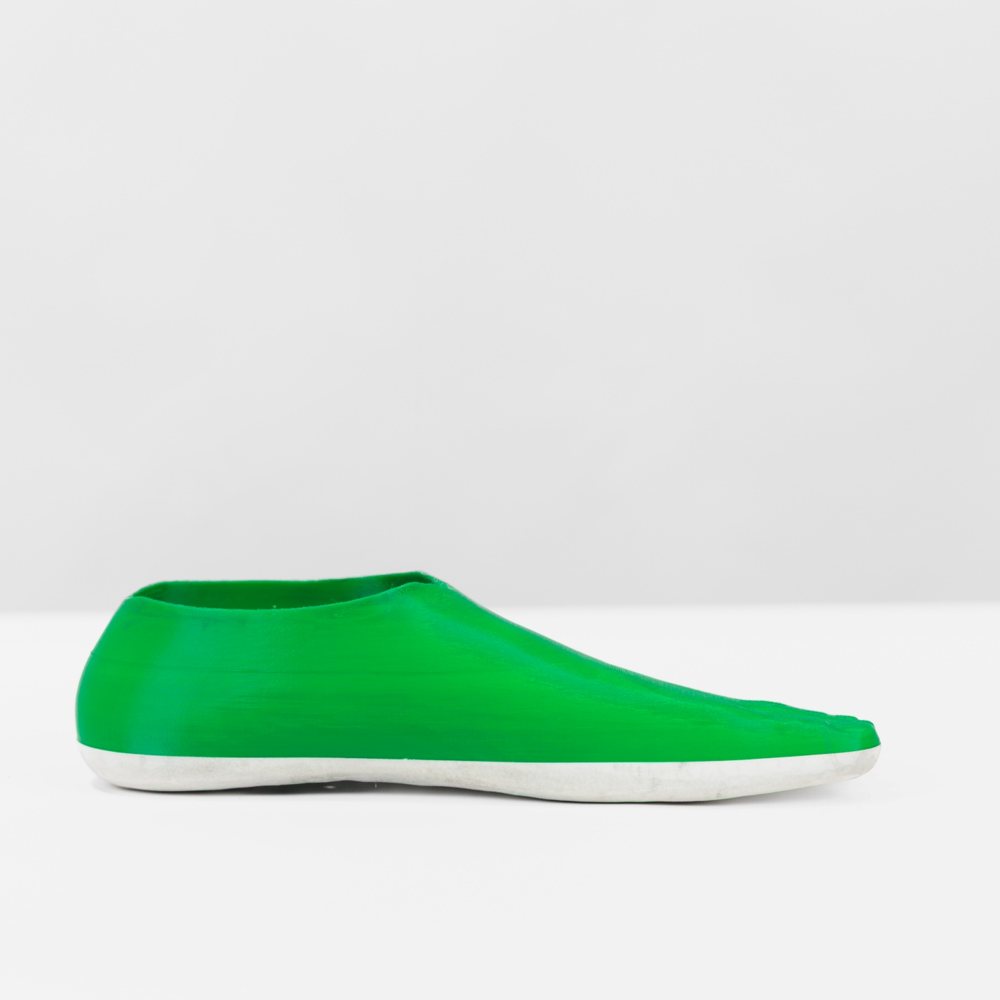

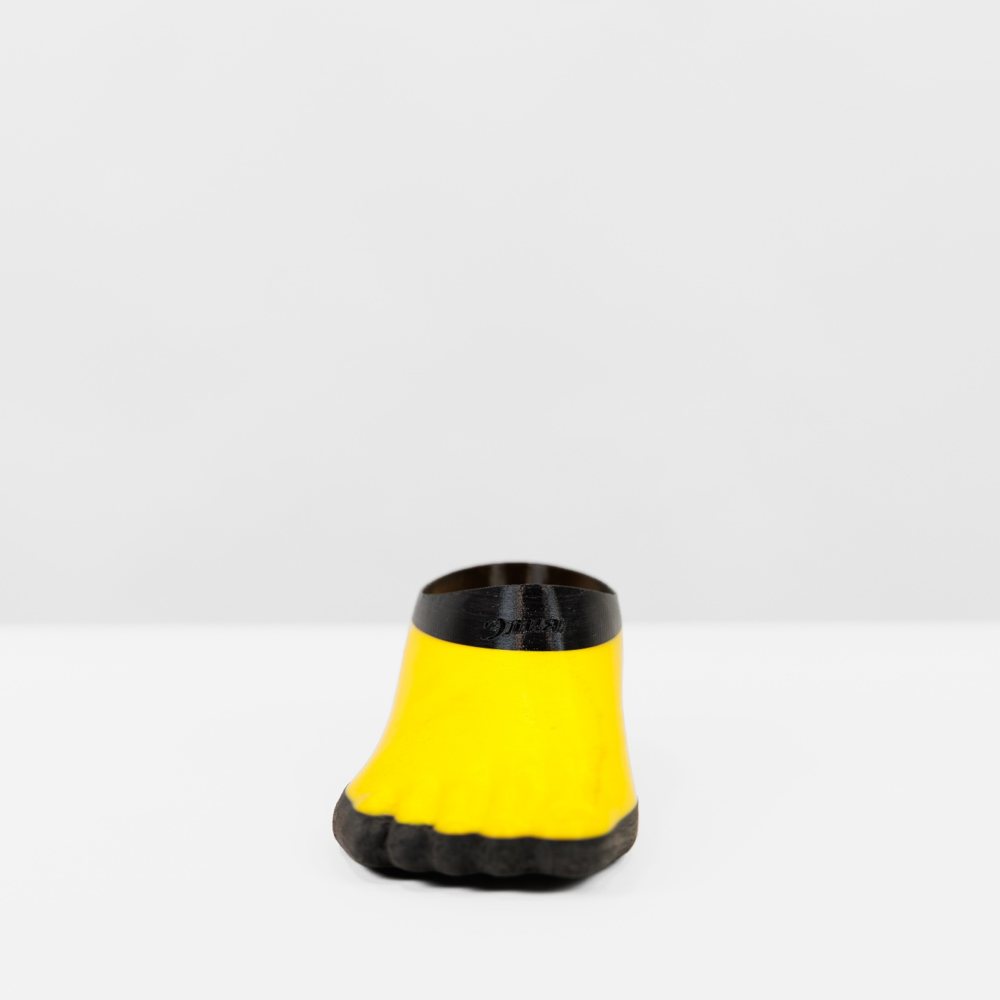

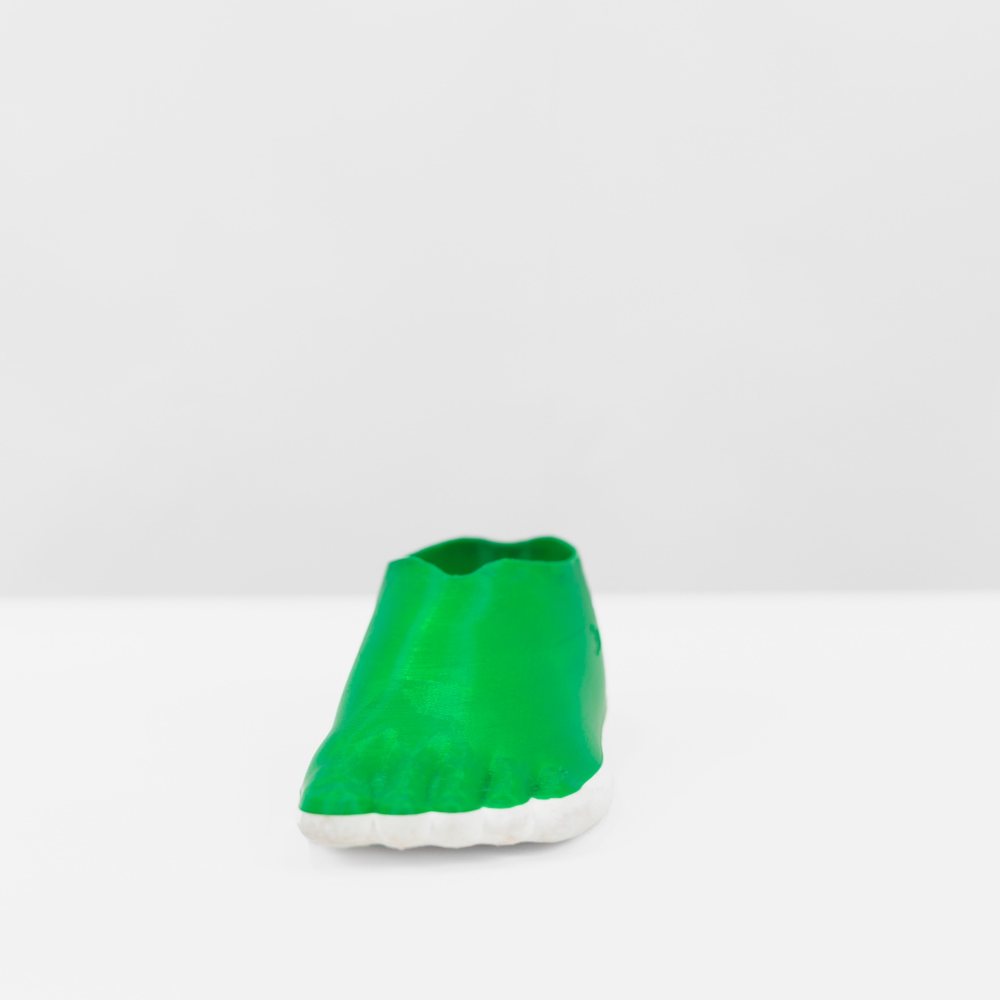

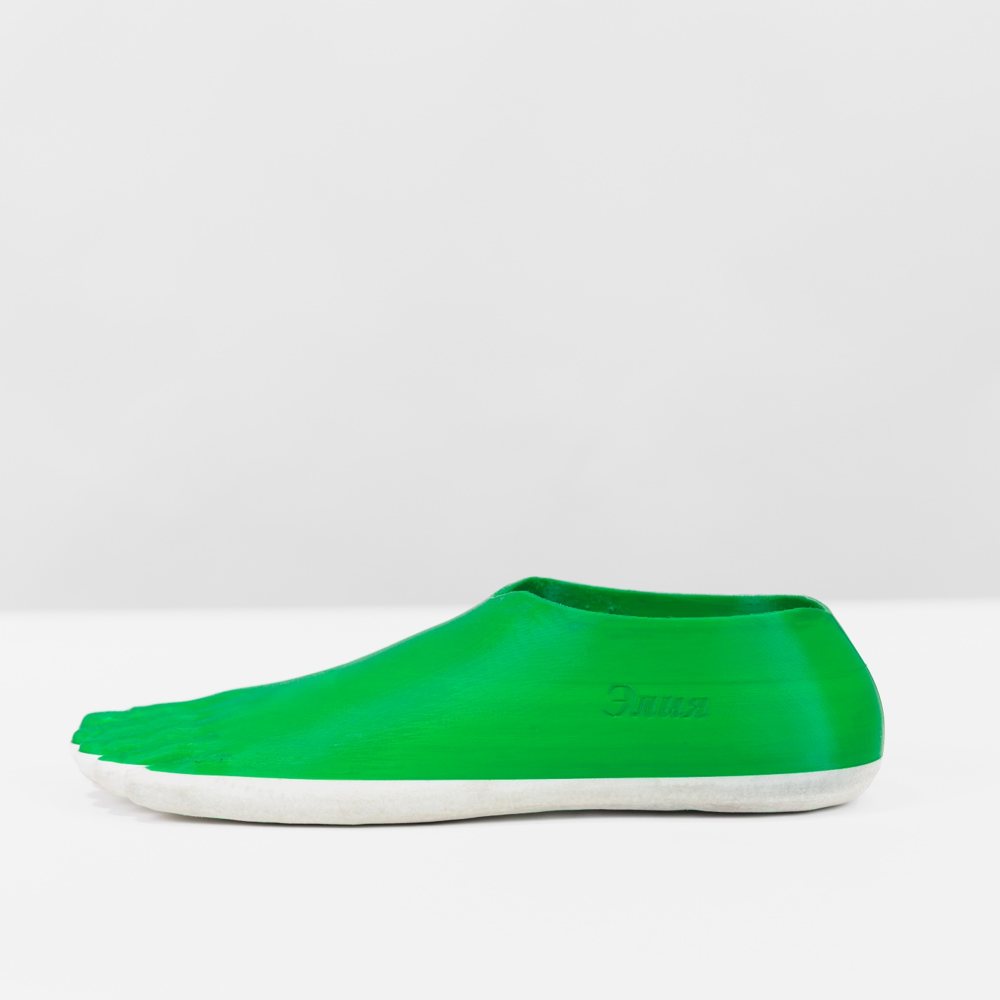

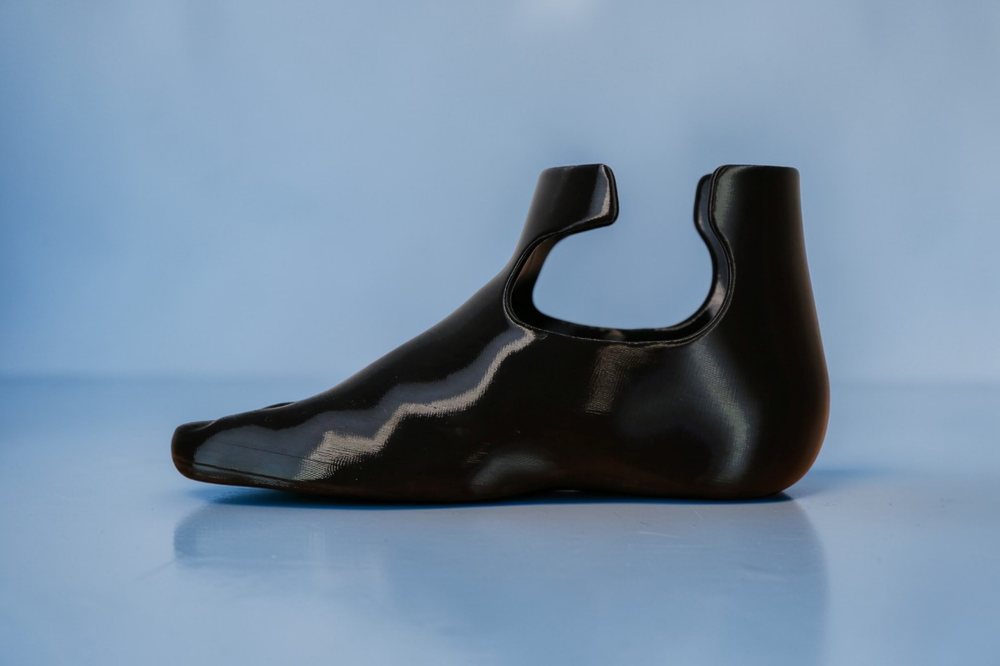

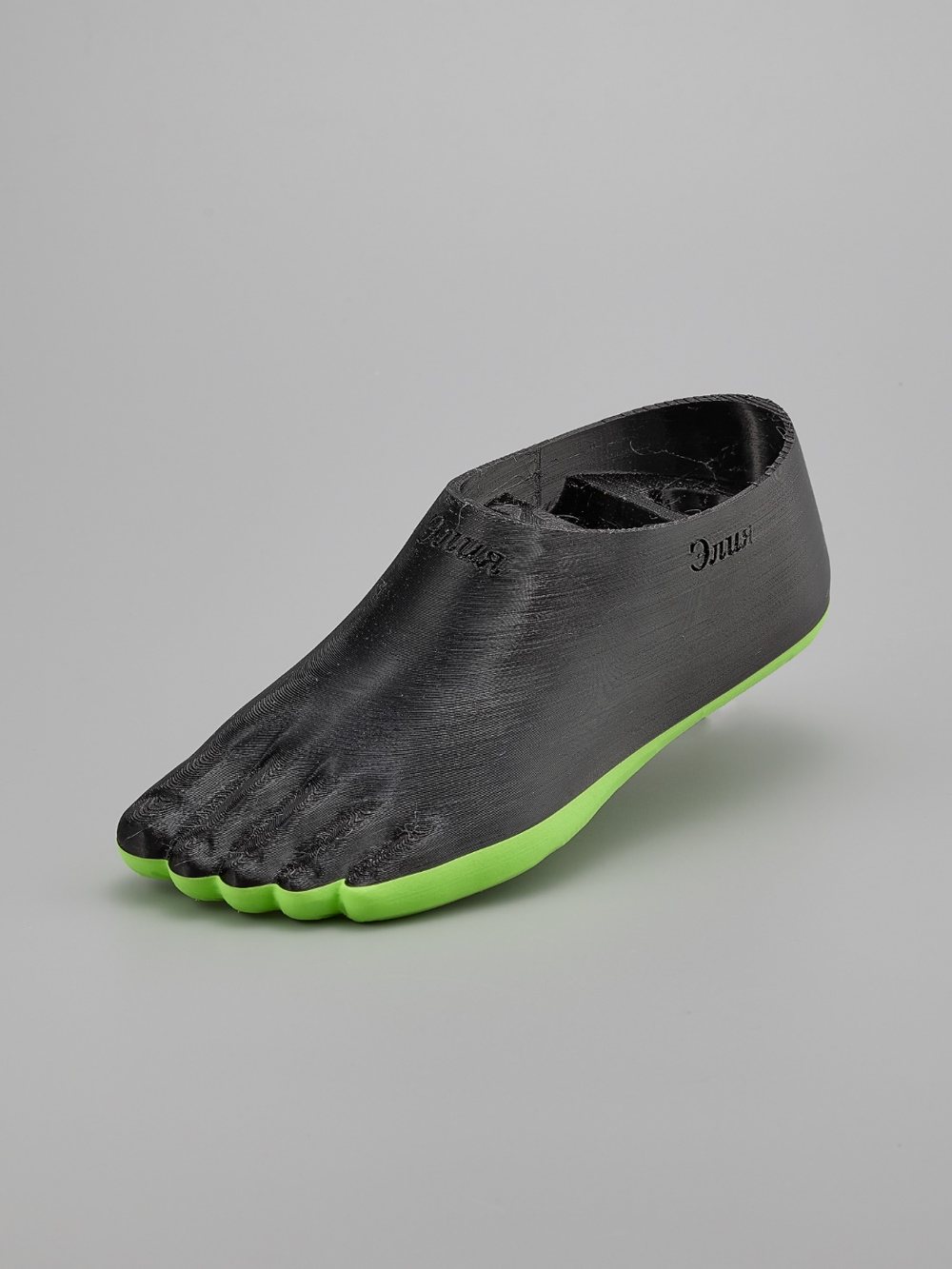

Стопа с зональным заполнением (3D-печать)
Протезная стопа в России индивидуально для пациента не изготавливалась, а в основном приобреталась по импорту. Протезную стопу подбирали по размеру обуви с учётом веса и активности пациента, однако при таком подходе было невозможно достаточно полно учесть специфические анатомо-физиологические и биомеханические особенности сохранившейся ноги. Таким образом большинство пациентов при ношении протеза испытывали неудобства.

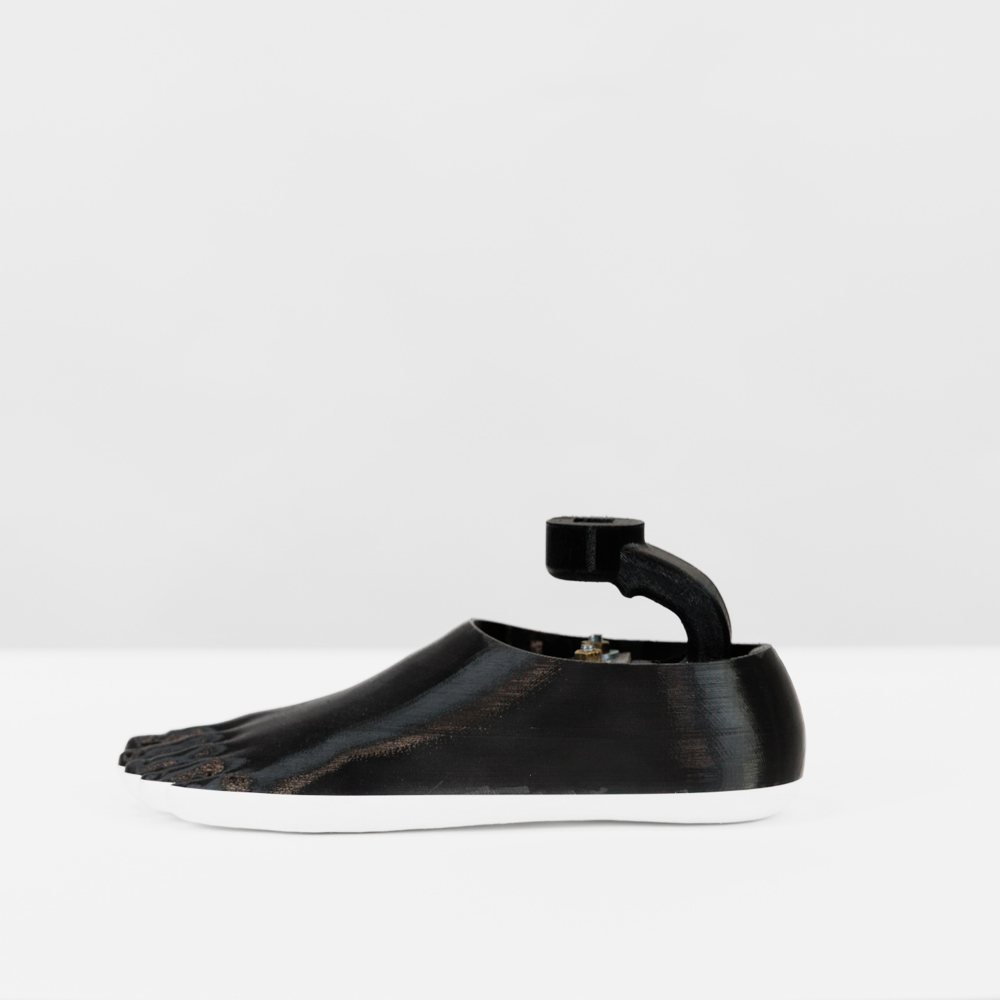

Впервые Заводом "Элия" успешно решена задача индивидуального изготовления протезной стопы с зональным распределением плотности заполнения, обеспечивающего оптимальные биомеханические характеристики в каждой анатомической зоне: амортизацию в пяточной области, прочность в зоне крепления регулировочно-соединительного устройства, упругость и возврат энергии в плюсневой зоне, общую амортизацию подошвы. При этом максимально имитирующую биомеханику здоровой стопы, которая может быть изготовлена в соответствии с физико-механическими параметрами здоровой конечности пользователя.
Индивидуальное изготовление протезной стопы осуществляется на основе трёхмерного сканирования сохранной стопы пользователя. Полученная цифровая модель служит основой для построения геометрии протезной стопы методом зеркального отображения, что обеспечивает соответствие формы, размеров и анатомических пропорций протезной стопы сохранной конечности пациента. Учёт индивидуальной геометрии сохранной стопы позволяет достичь симметрии нижних конечностей, корректного распределения нагрузки и естественного внешнего вида протеза.
Зональное распределение плотности заполнения, формируемое в процессе аддитивного изготовления, позволяет задавать различные физико-механические свойства в пределах единого изделия без применения сборных элементов и дополнительных соединительных узлов. Благодаря этому протезная стопа сочетает в себе амортизирующие и упругие свойства, ранее достижимые лишь в составных конструкциях из разнородных материалов, сохраняя при этом монолитность и технологичность изготовления.
Совокупность указанных признаков обеспечивает повышение комфорта при ходьбе, снижение утомляемости пользователя и более естественную походку, приближенную к биомеханике здоровой конечности. Изготовление протезной стопы по индивидуальной цифровой модели также обеспечивает возможность её повторного производства при износе или повреждении без проведения повторного сканирования пациента, а также сокращает сроки и стоимость изготовления по сравнению с применением импортных изделий.
Таким образом техническим результатом решения Завода является создание комфортной протезной стопы с близкими к здоровой стопе функциональными возможностями и биомеханическими параметрами, которые обеспечивают за счёт повышения амортизационных свойств, улучшения энергоотдачи в фазе отталкивания; снижения пиковых нагрузок и ударно-толчковых проявлений, а также решение задачи импортозамещения.
